- 三菱CC-LINK-NZ2GFCM1-16T遠程輸出模塊
- 編號：NZ2GFCM1-16T
- 類別：
- 評價：( 0 ) 條
- 點擊：10769
產品介紹
三菱CC-LINK-NZ2GFCM1-16T遠程輸出模塊產品介紹：
NZ2GFCM1-16T三菱CC-LINK遠程輸出模塊MIL連接器型，NZ2GFCM1-16T供應商，NZ2GFCM1-16T用戶手冊，NZ2GFCM1-16T價格
輸出模塊特點
. 通過輸出ON次數累計功能，可方便確認各輸出點的ON總次數。
. 通過一階邏輯功能，可與擴展輸入模塊組合使用，進行高速的輸入輸出控制。
NZ2GFCM1-16T 晶體管漏型三菱CC-LINK遠程輸出16點，可連接1個擴展模塊，支持同步通信功能
NZ2GFCM1-16T參數說明：16點、DC12/24V(0.5A)、晶體管輸出漏型、MIL連接器(20針)、1線式 ,響應時間1.5ms,16點1公共端。

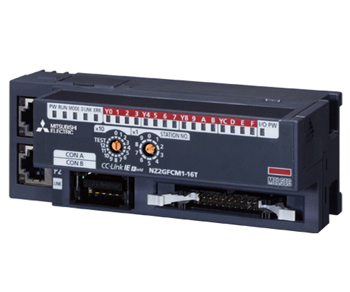

NZ2GFCM1-16T圖片
三菱CC-LINK遠程輸出模塊MIL連接器型NZ2GFCM1-16T產品規格說明：
[輸出類型] 晶體管輸出模塊 (漏型)
[輸出點數] 16點
[額定負載電壓] DC12~DC24V(波動率 5%以內)(允許電壓范圍 DC10.2V~28.8V)
[最大負載電流] 0.5mA/1點、4A/1公共端
[最大沖擊電流] 有通過過負載保護功能進行的電流限制
[OFF時泄漏電流] 0.1mA 以下
[ON時最大電壓降] DC0.3V(TYP.)0.5A、DC0.6V(MAX.)0.5A
[輸出響應時間] OFF->ON 0.5ms以下，ON->OFF 1.5ms以下(電阻負載)
[浪涌抑制器] 齊納二極管
[保護功能]
. 過負載保護功能：過電流檢測、過負載保護時限制電流1A以上/1點，以1點單位動作
. 過熱保護功能：以 1 點單位動作
[輸出部外部供應電源]
. 電壓：DC12V~24V(波動率5%以內)(允許電壓范圍 DC10.2V~28.8V)
. 電流：8mA以下(TYP.DC24V，每個公共端 )不包含外部負載電流
[公共端方式] 16點1公共端(螺栓端子排型1線式)
[絕緣方式] 光電耦合器絕緣
[絕緣耐壓] DC外部端子匯總-接地之間AC500V 1分鐘期間
[絕緣電阻] DC外部端子匯總-接地之間DC500V通過絕緣電阻計10MΩ以上
[保護等級] IP2X
[循環通信]
. RX/RY點數：16點*(1+擴展單元臺數)
. RWr/RWw點數：20點
[外部配線連接方式]
通信部：RJ-45連接器
單元電源部：單元電源.FG用彈簧夾接線端子
輸入輸出部：18點2接線端子(M3螺絲)
[模塊電源(通過主模塊供應)]
. 電壓：DC24V( 波動率 5%以內)(允許電壓范圍 DC20.4V~28.8V)
. 電流：130mA 以下(DC24V，全部點ON時)
[通信用電纜] 符合1000BASE-T標準的以太網電纜 5類以上(雙屏蔽·STP)直電纜
[外形尺寸H*W*D] 50*133*68mm
[重量] 0.31kg
NZ2GFCM1-16T,NZ2GFCM1-16T用戶手冊,NZ2GFCM1-16T價格
