    三菱PLC串行通訊模塊支持MC協議、無順序協議、雙向協議進行數據通訊，QJ71C24N有兩個通道，一個RS-232通道，一個RS-422/485通道，QJ71C24N-R2有兩個通道，兩個通道都是RS-232通道，如下圖所示（QJ71C24N：a圖，QJ71C24N-R2：b圖）。兩個模塊之間的通訊線纜如圖c所示9(下圖分別為ABC)

下面見紹有關QJ71C24N與QJ71C24N-R2通過無順序協議通訊的參數設置與通訊程序。

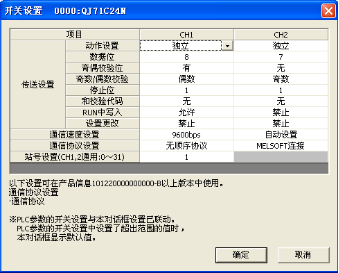

1：QJ71C24N的參數設置：打開Works2，右鍵點擊智能功能模塊→添加新模塊→模塊類型選擇（串行通信）、模塊型  號選擇（QJ71C24N）然后點擊確定，1、展開智能功能模塊，2、展開QJ71C24N，3、雙擊開關設置，開關設置選  擇通道1，設置如下圖所示，

2：QJ71C24N-R2的參數設置：與QJ71C24N類似，只是模塊型號選擇（QJ71C24N-R2），1、展開智能功能模塊，2、展  開QJ71C24N-R2，3、雙擊開關設置，開關設置選擇通道1，設置如下圖所示，

QJ71C24N-R2的接收程序：

QJ71C24N的發送程序:

    海藍機電專注三菱原裝工控領域18年，專業代理原裝三菱plc、三菱變頻器、三菱伺服電機、三菱觸摸屏、減速機、機器人等原裝進口自動化產品，備有各類現貨庫存高達2000多種，100%原裝正品，服務熱線：13823726967吳小姐。
