當前位置：三菱PLC > 技術服務 > 技術分享三菱FX3U-4AD模塊如何讀出模擬量數據?
關于使用三菱plc FX3U-4AD模塊讀出模擬量數據時，所需的最低限度的程序，就此進行說明。讀出模擬量數據的步驟如下所示：
1、確認單元號

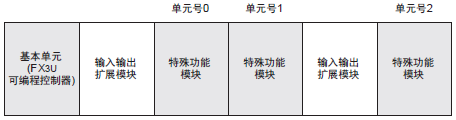

從左側的特殊功能單元/模塊開始，依次分配單元號0~7。連接在FX3UC-32MT-LT(-2)三菱可編程控制器上時，分配1~7的單元編號。
請確認分配了哪個編號。
2、決定輸入模式(BFM #0)的內容

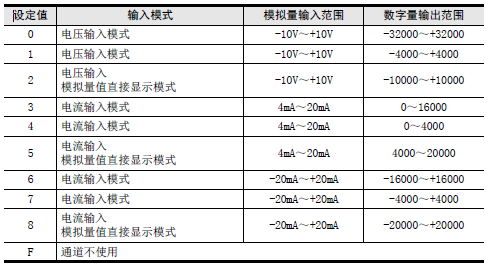

請根據連接的模擬量發生器的規格，設定與之相符的各通道的輸入模式(BFM #0)。用16進制數設定輸入模式。請在使用通道的相應位中，選擇下表的輸入模式，進行設定。
3、編寫順控程序。
. 在H****中，請輸入步驟2中決定的輸入模式。
. 在□中，請輸入步驟1中確認的單元號。

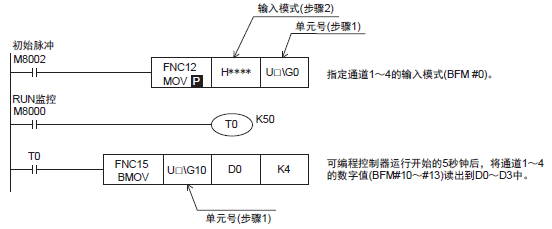

程序舉例(三菱FX3U、FX3UC可編程控制器的情況下)*1
*1. 使用三菱FX3G、FX3GC可編程控制器時，請使用FROM/TO指令。
4、傳送順控程序， 確認數據寄存器的內容。
1)、請傳送順控程序，運行可編程控制器。
2)、將4AD中輸入的模擬量數據保存到三菱可編程控制器的數據寄存器(D0~D3)中。
3)、請確認數據是否保存在D0~D3中。
1、確認單元號
從左側的特殊功能單元/模塊開始，依次分配單元號0~7。連接在FX3UC-32MT-LT(-2)三菱可編程控制器上時，分配1~7的單元編號。
請確認分配了哪個編號。
2、決定輸入模式(BFM #0)的內容
請根據連接的模擬量發生器的規格，設定與之相符的各通道的輸入模式(BFM #0)。用16進制數設定輸入模式。請在使用通道的相應位中，選擇下表的輸入模式，進行設定。
3、編寫順控程序。
. 在H****中，請輸入步驟2中決定的輸入模式。
. 在□中，請輸入步驟1中確認的單元號。
程序舉例(三菱FX3U、FX3UC可編程控制器的情況下)*1
*1. 使用三菱FX3G、FX3GC可編程控制器時，請使用FROM/TO指令。
4、傳送順控程序， 確認數據寄存器的內容。
1)、請傳送順控程序，運行可編程控制器。
2)、將4AD中輸入的模擬量數據保存到三菱可編程控制器的數據寄存器(D0~D3)中。
3)、請確認數據是否保存在D0~D3中。
