三菱變頻器型號選擇建議和方法
隨著現代工業和生產自動化程度越來越高，在實際工作中采用三菱變頻器+變頻電機的情況越來越多，因此如何正確選擇三菱變頻器對機械設備的正常調試運行至關重要，選型方法如下：
1、根據負載特性選取適當控制方式的三菱變頻器
三菱變頻器的控制方式主要分為：V/f控制，包括開環和閉環;矢量控制，包括無速度傳感器和帶速度傳感器控制;直接轉矩控制;三種方式的優缺點如下：
(1)V/f開環控制
優點：結構簡單，調節容易，可用于通用鼠籠型異步電機;
缺點：低速力矩難保證，不能采用力矩控制，調速范圍小;
主要采用場合：一般的風機，泵類節能調速或一臺變頻器帶多臺電機傳動場合。
(2)V/f閉環控制
優點：結構簡單，調速精度比較高，可用于通用性異步電機;
缺點：低速力矩難保證，不能采用力矩控制，調速范圍小，要增加速度傳感器;
主要采用場合：用于保持壓力，溫度，流量，PH定值等過程場合。
(3)無速度傳感器的矢量控制
優點：不需要速度傳感器，力矩響應好、結構簡單，速度控制范圍較廣;
缺點：需要設定電機參數，須有自動測試功能;
采用場合：一般工業設備，大多數調速場合。
(4)帶有速度傳感器的矢量控制
優點：力矩控制性能良好，力矩響應好，調速精度高，速度控制范圍大;
缺點：需要正確設定電機參數，需要自動測試功能，要高精度速度傳感器;
使用場合：要求精確控制力矩和速度的高動態性能應用場合。
(5)直接轉矩控制
優點：不需要速度傳感器，力矩響應好，結構較簡單，速度控制范圍較大;
缺點：需要設定電機參數，須有自動測試功能;
采用場合：要求精確控制力矩的高動態性能應用場合，如起重機、電梯、軋機等。
2、根據使用安裝環境選用三菱變頻器的防護結構
三菱變頻器的防護結構要與其安裝環境相適應，這就要考慮環境溫度、濕度、粉塵、酸堿度、腐蝕性氣體等因素，這樣與三菱變頻器能否長期、穩定、安全、可靠的運行關系重大。三菱變頻器的防護結構主要包括：
(1)開放型IP00
(2)封閉型IP20、IP21
(3)密封型IP40、IP41
(4)密閉型IP54、IP55
注意事項
(1)、根據負載特性選擇三菱變頻器，
如負載為恒轉矩負載需選擇siemens MMV/MDV 變頻器，如負載為風機、泵類負載應選擇siemens ECO變頻器。
(2)、選擇變頻器時應以實際電機電流值作為變頻器選擇的依據，電機的額定功率只能作為參考。另外應充分考慮變頻器的輸出含有高次諧波，會造成電動機的功率因數和效率都會變壞。因此，用變頻器給電動機供電與用工頻電網供電相比較，電動機的電流增加10%而溫升增加約20%。所以在選擇電動機和變頻器時，應考慮到這中情況，適當留有裕量，以防止溫升過高，影響電動機的使用壽命。
(3)、變頻器若要長電纜運行時，此時應該采取措施抑制長電纜對地耦合電容的影響，避免變頻器出力不夠。所以變頻器應放大一檔選擇或在變頻器的輸出端安裝輸出電抗器。
(4)、當變頻器用于控制并聯的幾臺電機時，一定要考慮變頻器到電動機的電纜的長度總和在變頻器的容許范圍內。如果超過規定值，要放大一檔或兩檔來選擇變頻器。另外在此種情況下，變頻器的控制方式只能為V/F控制方式，并且變頻器無法保護電動機的過流、過載保護，此時需在每臺電動機上加熔斷器來實現保護。
(5)、對于一些特殊的應用場合，如高環境溫度、高開關頻率、高海拔高度等，此時會引起變頻器的降容，變頻器需放大一檔選擇。
(6)、使用三菱變頻器控制高速電機時，由于高速電動機的電抗小，
(7)、變頻器用于變極電動機時，應充分注意選擇變頻器的容量，使其最大額定電流在變頻器的額定輸出電流以下。另外，在運行中進行極數轉換時，應先停止電動機工作，否則會造成電動機空轉，惡劣時會造成變頻器損壞。
(8)、驅動防爆電動機時，變頻器沒有防爆構造，應將變頻器設置在危險場所之外。
(9)、使用變頻器驅動齒輪減速電動機時，使用范圍受到齒輪轉動部分潤滑方式的制約。潤滑油潤滑時，在低速范圍內沒有限制;在超過額定轉速以上的高速范圍內，有可能發生潤滑油用光的危險。因此，不要超過最高轉速容許值。
(10)、變頻器驅動繞線轉子異步電動機時，大多是利用已有的電動機。
繞線電動機與普通的鼠籠電動機相比，繞線電動機繞組的阻抗小。因此，容易發生由于紋波電流而引起的過電流跳閘現象，所以應選擇比通常容量稍大的變頻器。一般繞線電動機多用于飛輪力矩GD2較大的場合，在設定加減速時間時應多注意。
(11)、變頻器驅動同步電動機時，與工頻電源相比，降低輸出容量10%～20%，變頻器的連續輸出電流要大于同步電動機額定電流與同步牽入電流的標幺值的乘積。
(12)、對于壓縮機、振動機等轉矩波動大的負載和油壓泵等有峰值負載情況下，如果按照電動機的額定電流或功率值選擇變頻器的話，有可能發生因峰值電流使過電流保護動作現象。因此，應了解工頻運行情況，選擇比其最大電流更大的額定輸出電流的變頻器。變頻器驅動潛水泵電動機時，因為潛水泵電動機的額定電流比通常電動機的額定電流大，所以選擇變頻器時，其額定電流要大于潛水泵電動機的額定電流。
(13)、當變頻器控制羅茨風機時，由于其起動電流很大，所以選擇變頻器時一定要注意變頻器的容量是否足夠大。
(14)、選擇變頻器時，一定要注意其防護等級是否與現場的情況相匹配。否則現場的灰塵、水汽會影響變頻器的長久運行。
(15)、單相電動機不適用變頻器驅動。
3、根據機械設備的負載轉矩特性來選擇三菱變頻器
在實踐中常常將機械設備根據負載轉矩特性不同，分為以下四類：
（1）、矢量重負載型：FR-A740系列
（2）、風機水泵型：FR-F740系列

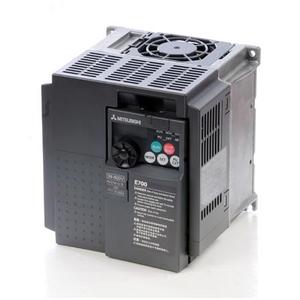

（3）、經濟通用型：FR-E740系列
（4）、簡易型：FR-D740系列
